Tato metoda umožňuje navrhovat výztuž na normálovou sílu (NEd) a dvouosý ohybový moment. Tato metoda je založena na interakčním vzorci, rovnici 5.39 z EN 1992-1-1.
kde
| MEdy | návrhový moment kolem osy y |
| MEdz | návrhový moment kolem osy z |

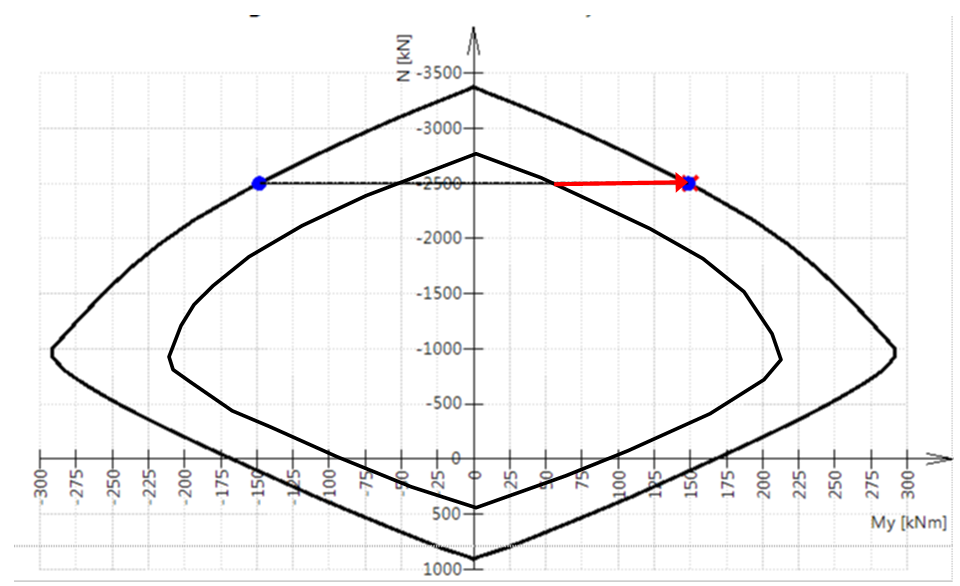

| MRdy | je návrhová momentová únosnost kolem osy y. To znamená průsečík interakčního diagramu a přímky rovnoběžné s osou My vedoucí bodem o souřadnici [NEd,MEdy,0], viz kapitola "Teorie" |
| MRdy | je návrhová momentová únosnost kolem osy y. To znamená průsečík interakčního diagramu a přímky rovnoběžné s osou Mz vedoucí bodem o souřadnici [NEd,0,MEdz], viz kapitola "Teorie" |
| a |
je exponent interakční rovnice
|
| NEd | je návrhová osová síla |
| NRd |
je návrhová osová únosnost
|
| Ac | průřezová plocha betonu |
| ms | odhad poměru podélné výztuže načtený z nastavení pro beton (nejsou-li zadána data dílce pro beton) nebo z dat dílce pro beton, viz "Odhad poměru podélné výztuže" |
| fcd | návrhová hodnota pevnosti betonu v tlaku |
| fyd | výpočtová mez kluzu betonářské výztuže. Kvalitu výztuže lze zadat v datech o projektu (nejsou-li zadána data dílce pro beton) nebo v datech dílce pro beton. |
Postup výpočtu:
Výsledky dvouosé metody závisí na typu dílce:
