Návrh podélné výztuže

Návrh staticky nutné výztuže je založen na výpočtu rovnováhy. Tato metoda využívá iterační výpočet k nalezení rovnováhy na základě vnitřních sil, průřezu, materiálových vlastností a polohy výztuže. Obecně lze říci, že iterační metoda funguje pro interakci normálové síly (N) s jednoosým nebo dvouosým ohybem (My + Mz).

Platí následující předpoklady:

• Rovinné řezy zůstávají rovinné.
• Přetvoření ve výztuži se soudržností, tlakové i tahové, je stejné jako přetvoření v betonu na stejné úrovni.
• Tahová pevnost betonu se ignoruje.
• Napětí v tlačeném betonu se určí ze vztahu mezi napětím a přetvořením (z bilineárního nebo parabolicko obdélníkového pracovního diagramu).
• Napětí ve výztužné oceli se určí ze vztahu mezi napětím a přetvořením (z bilineárního pracovního diagramu se skloněnou vodorovnou větví nebo bez ní).

V programu jsou podporovány čtyři metody pro návrh výztuže v nosnících a sloupech, viz "Návrhová metoda".

• jednoosá kolem osy y, viz "Jednoosá metoda návrhu"
• jednoosá kolem osy z, viz "Jednoosá metoda návrhu"
• dvouosá, viz "Dvouosá metoda návrhu"
• automatická, viz "Automatická metoda návrhu"

Jednoosá metoda kolem y se použije vždy pro typ dílce = nosníková deska.

Dvouosá metoda se nezávisle na volbě použije vždy pro kruhový a oválný sloup.

Spočtená nutná plocha je pro lepší představivost a grafické znázornění přepočtena do směrů os LSS průřezu (dílce), viz "Přepočet výztuže do směrů"."Přepočet výztuže do směrů"

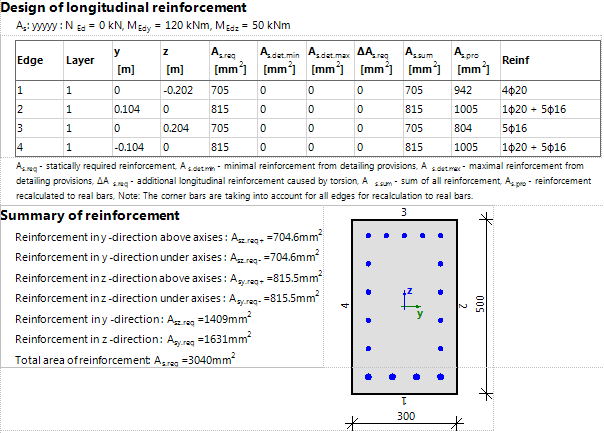

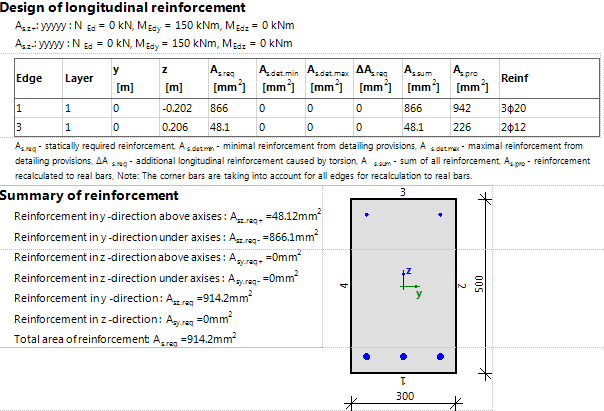

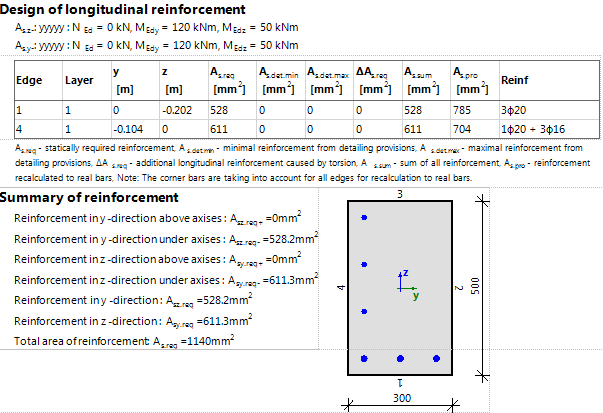

Kromě staticky nutné podélné výztuže (A_s.req) program počítá také poskytnutou podélnou výztuž (A_s.prov). Jedná se o staticky nutnou plochu výztuže přepočtenou na skutečné pruty, kde:

• je zohledněn průměr podélné výztuže (průřezová plocha prutu se zadaným průměrem)
• minimální počet prutů na jednom okraji je 2
• počet prutů je zaokrouhlen na celé číslo

• rohové pruty se uvažují u všech povrchů (polovina prutu u jednoho povrchu, polovina u druhého)
