Otevřete servis Výsledky.
Vyberte funkci 2D dílce > 2D vnitřní síly.

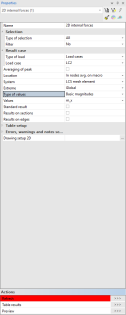

Nastavte vlastnosti výsledku
Popis základních nastavení 2D výsledků najdete zde: Výběry a filtry ; Zatážení
Speciální nastavení pro 2D výsledky jsou:
|
Průměrování špiček |
Pro aktivování průměrovacího algoritmu |
Zobrazení zprůměrovaných výsledků, Průměrovací pásy |
| Žebro | Zapne/vypne vliv žeber na desku | Výpočet vnitřních sil v žebrech |
|
Poloha |
Nastaví způsob zobrazení výsledků vztažených k síti konečných prvků |
Zprůměrování výsledků v uzlech konečných prvků |
|
Typ hodnot |
2D vnitřní síly nabízejí tři typy hodnot - základní, hlavní, návrhovou |
Vypočtené výsledky pro 2D dílce |
|
Standardní výsledek |
Zobrazí výsledky v rovině desky, styl se řídí nastavením pro 2D kreslení | Nastavení 2D kreslení |
| Výsledky v řezech | Vykreslí výslednice v řezech, kreslení se řídí nastavením pro 1D kreslení (jako pro 1D dílce) | Nastavení 1D kreslení |
| Výsledky na okrajích | Vykreslí výslednice v okraje desky, kreslení se řídí nastavením pro 1D kreslení (jako pro 1D dílce) | Nastavení 1D kreslení |
Jak bylo uvedeno výše, existují tři různé typy sil. Následující tabulka shrnuje jednotlivé možnosti
mx
ohybový moment na 2D dílci ve směru x
my
ohybový moment na 2D dílci ve směru y
mxy
krouticí moment na 2D dílci
vx
smyková síla kolmá na rovinu 2D dílce ve směru x
vy
smyková síla kolmá na rovinu 2D dílce ve směru y
nx
osová síla na 2D dílci ve směru x
ny
osová síla na 2D dílci ve směru y
nxy
membránová smyková síla na 2D dílci
mx
ohybový moment na 2D dílci ve směru x
my
ohybový moment na 2D dílci ve směru y
mxy
krouticí moment na 2D dílci
vx
smyková síla kolmá na rovinu 2D dílce ve směru x
vy
smyková síla kolmá na rovinu 2D dílce ve směru y
nx
osová síla na 2D dílci ve směru x
ny
osová síla na 2D dílci ve směru y
nxy
membránová smyková síla na 2D dílci
Poznámka: Dolní index „m“ značí membránovou složku. Dolní index „b“ značí ohybovou složku.
|
m1, m2 |
hlavní momenty |
|
alfa |
úhel mezi směrem m1 a osou xP |
|
mtmax |
maximální krouticí moment |
|
qmax |
maximální smyková síla |
|
n1, n2 |
hlavní normálová síla |
|
alfa |
úhel mezi směrem n1 a osou xP |
|
m1, m2 |
hlavní moment |
|
alfab |
úhel mezi směrem m1 a osou xP |
|
qmax-b |
maximální smyková síla od ohybových účinků |
|
beta |
úhel mezi směrem qmxo a osou xP |
|
n1, n2 |
hlavní normálová síla |
|
alfam |
úhel mezi směrem n1 a osou xP |
|
qmax-m |
maximální smyková síla od membránových účinků |
|
Projekt: deska |
mxD+, myD+, mcD+, mxD–, myD–, mcD– |
|
Projekt: stěna |
nxD, nyD, ncD |
|
Projekt: obecný (skořepina) |
mxD+, myD+, mcD+, mxD–, myD–, mcD–, nxD, nyD, ncD |

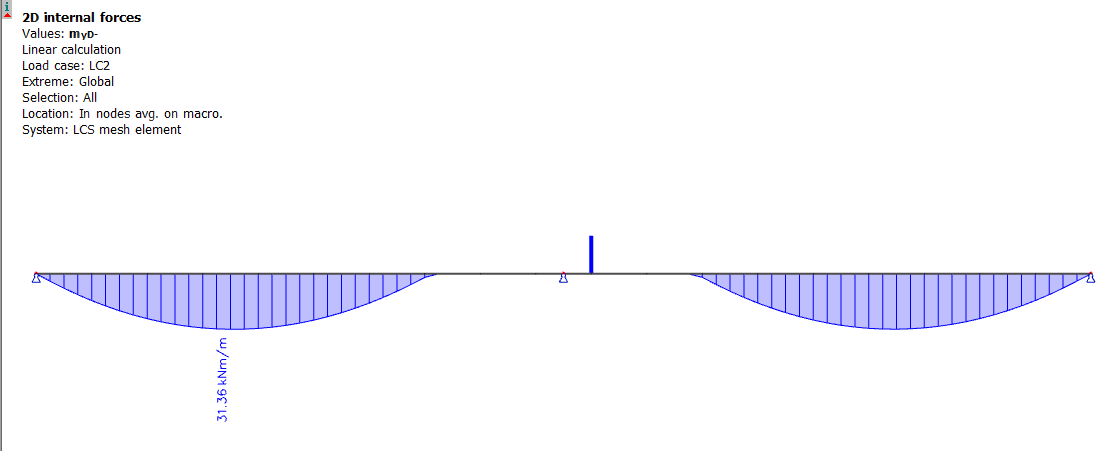

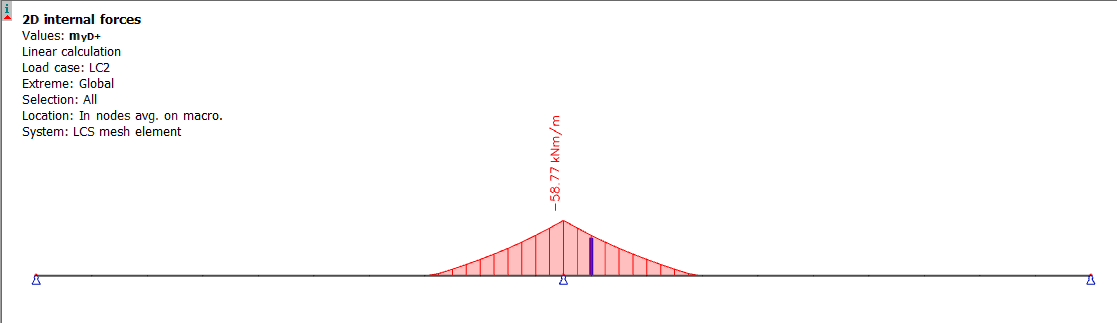

U povrchu se kreslí pouze relevantní návrhové momenty. Pro horní povrch se kreslí pouze záporné hodnoty, a pro spodní pouze kladné hodnoty.

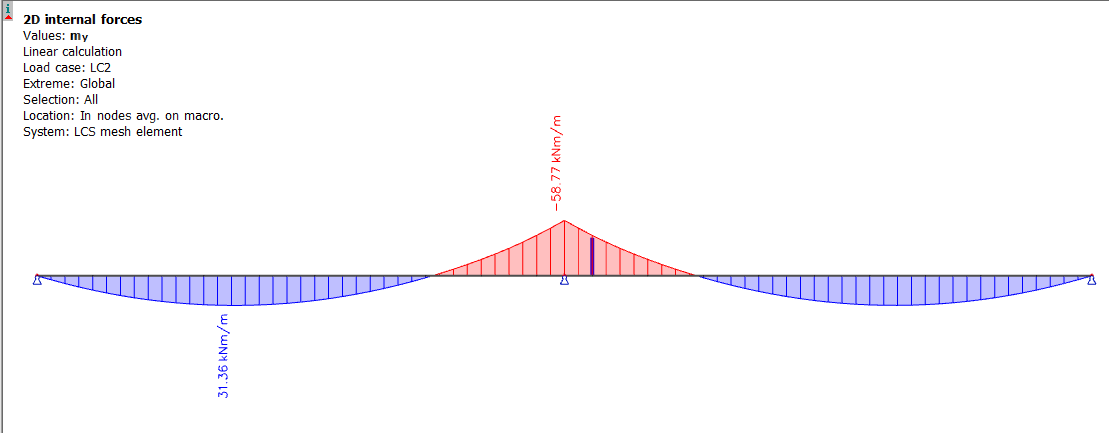

Pro výsledky na řezech také respektujeme obecné pravidlo vykreslovat záporný moment nahoru (jak odpovídá hornímu povrchu) a kladný moment dolů (jak odpovídá spodnímu povrchu)
Návrhové síly ve stěně jsou ve střednici.
Příslušný povrch návrhových momentů na skořepinách je určen přímo znaménkem momentu.
Viz kapitoly Hlavní vnitřní síly a Návrhové vnitřní síly.
Viz také kapitola o izoliniích.
